Flink-SQL原理之Calcite

Flink SQL是Flink API的最顶层抽象，在使用Flink SQL的时候，是否被其便捷和高效惊艳到？

到底一条SQL语句是如何运行起来的？提到Flink SQL，离不开SQL引擎框架 – Calcite。Calcite是面向Hadoop的查询引擎，提供了SQL解析、优化、多重数据源查询的基础框架。Flink借助Calcite实现了SQL解析、优化和graph生成。

Flink API与Flink SQL简介

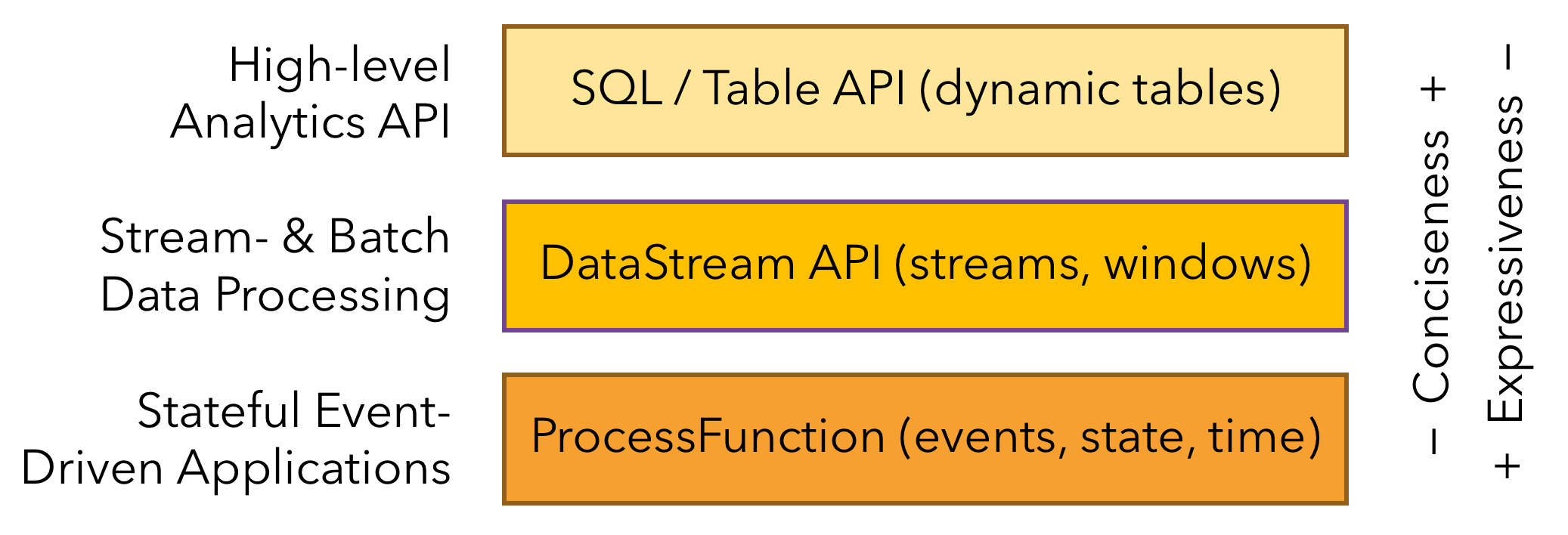

Flink提供了三层API抽象，每一层API都是便捷性和变现力之前的权衡，来应对不同的计算场景。

Flink SQL是最顶层的抽象，这层抽象在语义和程序表达式上都类似于Table API，但是程序实现都是SQL表达式:

SQL和Table API都是遵循关系模型：元数据和操作
- 元数据类似于关系型数据库中的schema
- 操作类似于关系型数据库中的操作, 如select、project、join、group-by和aggregate
SQL和Table API都是声明式定义，而不会执行执行的具体代码
简洁，通过UDF扩展，但比core API的表达能力差
执行之前，通过优化器中的优化规则对用户编写的表达式进行优化
TableEnvironment是Flink SQL和Table API的入口，可以无缝切换到DataStream/DataSet, 允许混用。

Calcite

Calcite简介

是一个动态数据的管理框架，可以用来构建数据库系统的语法解析模块

不包含数据存储、数据处理等功能
可以通过编写 Adaptor 来扩展功能，以支持不同的数据处理平台
Flink SQL 使用并对其扩展以支持 SQL 语句的解析和验证

Calcite提供了SQL parser、SQL validation、Query optimizer、SQL generator和Data federator

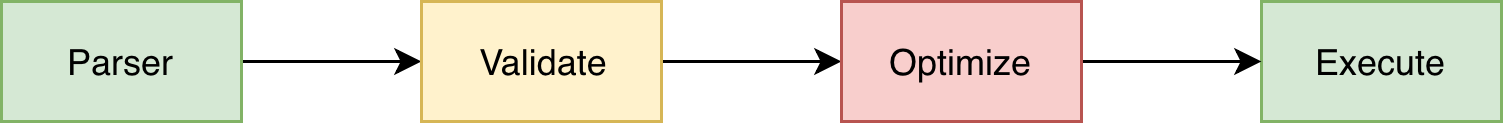

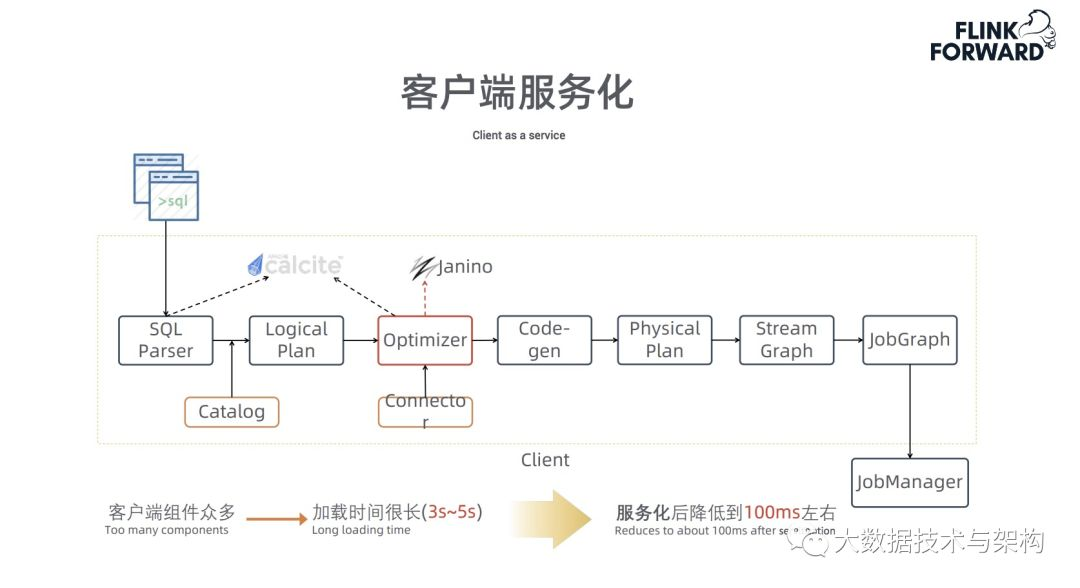

查询的执行过程

分四步:

Parse(SQL -> SqlNode ): 使用JavaCC生成的parser来转换查询
validate(SqlNode -> SqlNode ): 通过元数据验证查询
optimize: 逻辑计划优化和转换为物理计划
- 语义分析(SqlNode -> RelNode/RexNode ): 根据 SqlNode 及元信息构建 RelNode 树，也就是最初版本的逻辑计划（Logical Plan）；
- 逻辑计划优化(RelNode -> RelNode ): 优化器的核心，根据前面生成的逻辑计划按照相应的规则（Rule）进行优化；
execute: 物理计划转换为应用框架的执行逻辑(如Flink的graph)

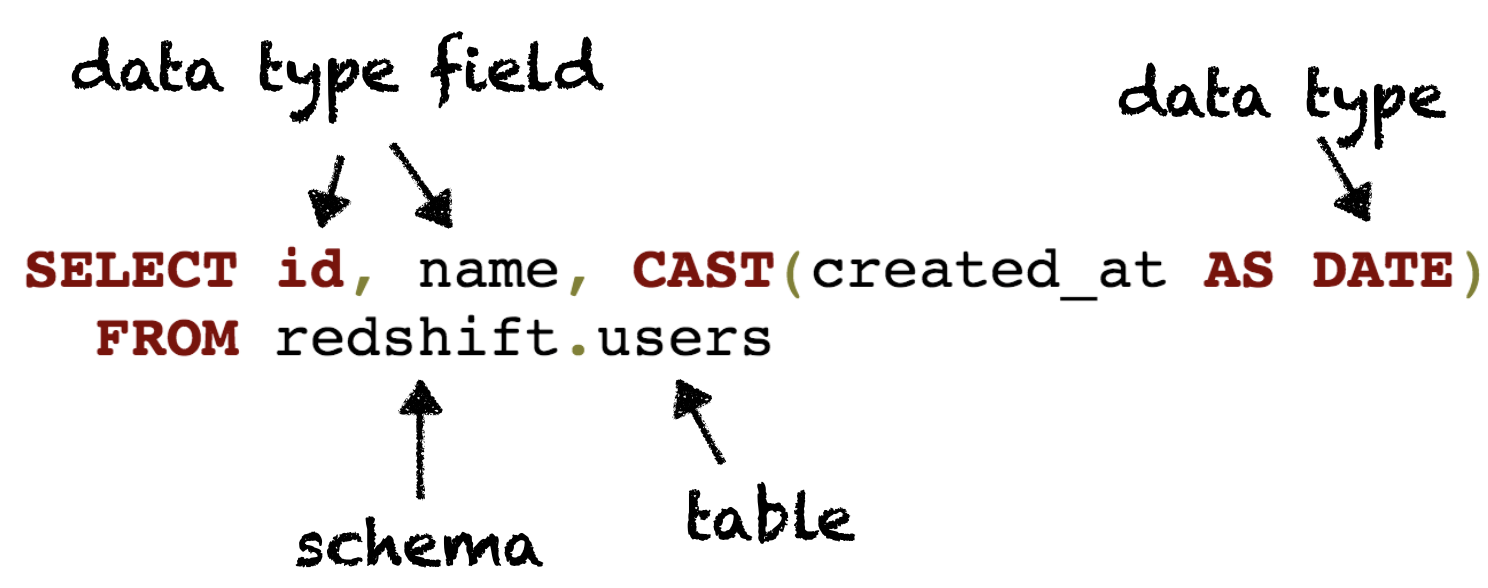

Catalog

定义Calcite查询的命名空间:

Schema : schema和table的集合，可以任意嵌套

Table: 代表单个数据集，字段定义为RelDataType

RelDataType: 代表数据集中的字段，支持所有的SQL数据类型，包括结构体

Statistic: 提供用于优化的表统计信息, 如行数、分布信息、是否为key

SQL parser

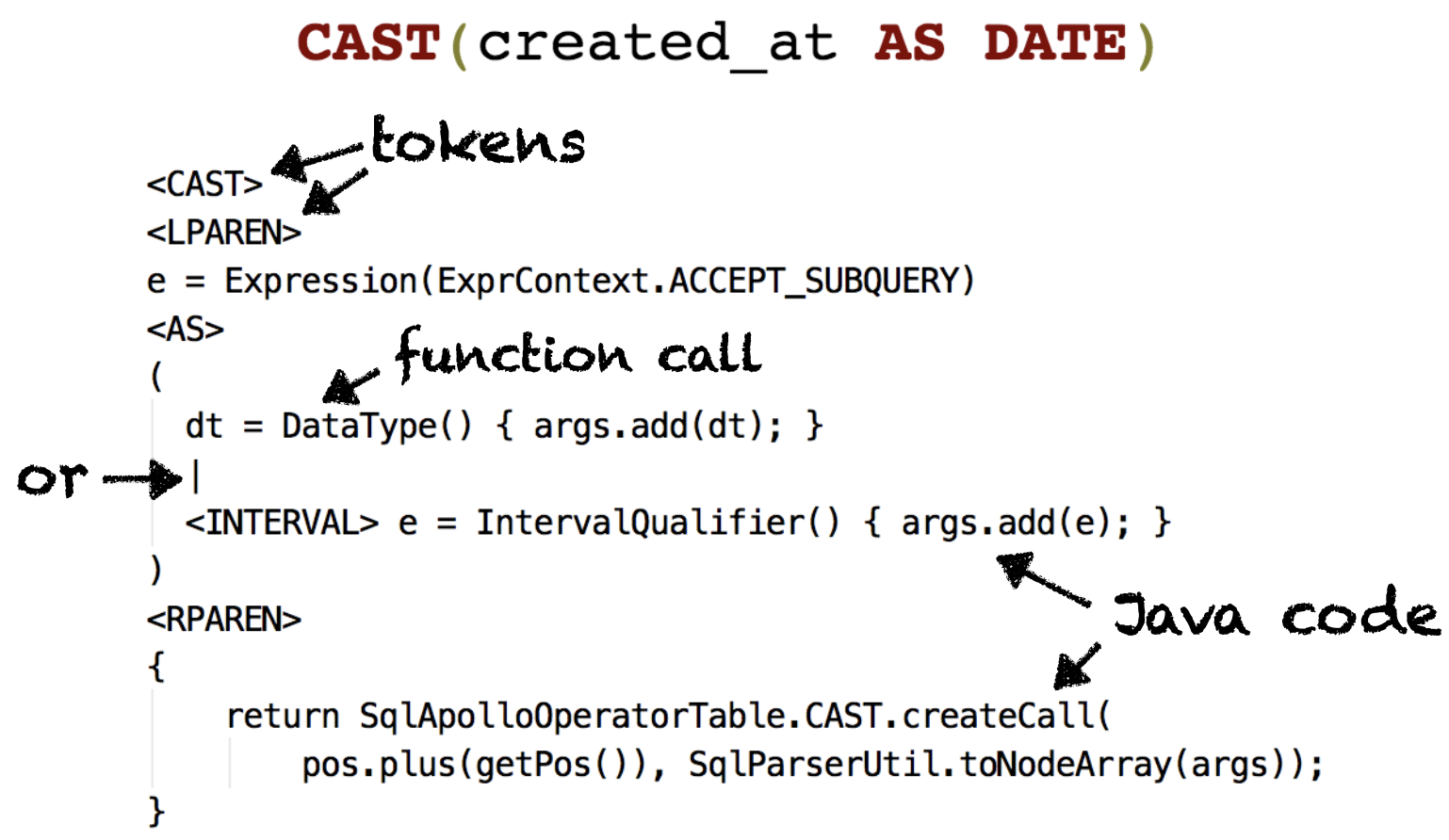

LL(K) parser通过JavaCC(Java Compiler Compiler)写的

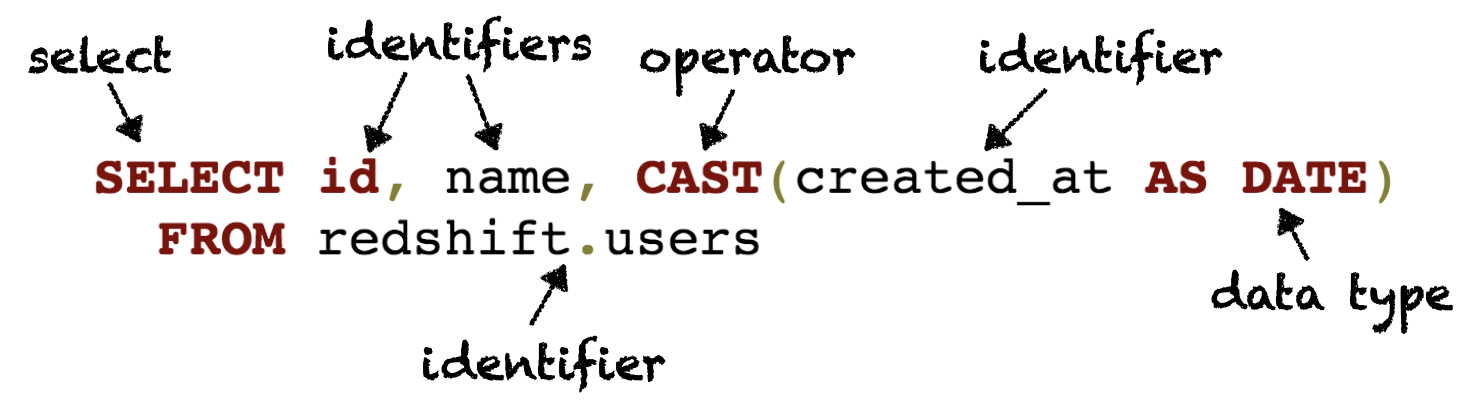

输入的查询转换为AST(abstract syntax tree)
SqlNode代表Token
SqlNode可以通过unparse方法转换会SQL

SqlNode代表AST中的一个节点

SqlDialect代表特定数据库的方言规则

Query optimizer

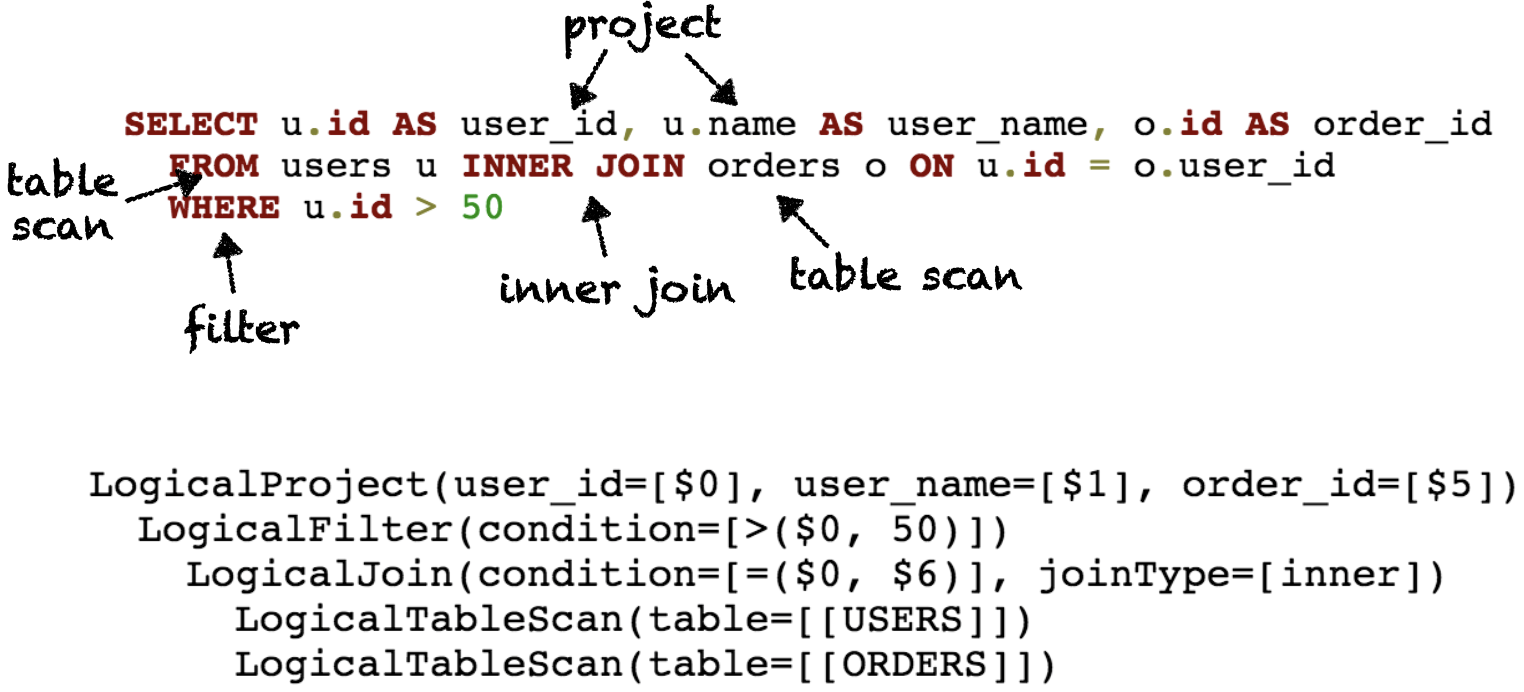

查询计划(Query plans)代表执行一个查询必须的步骤

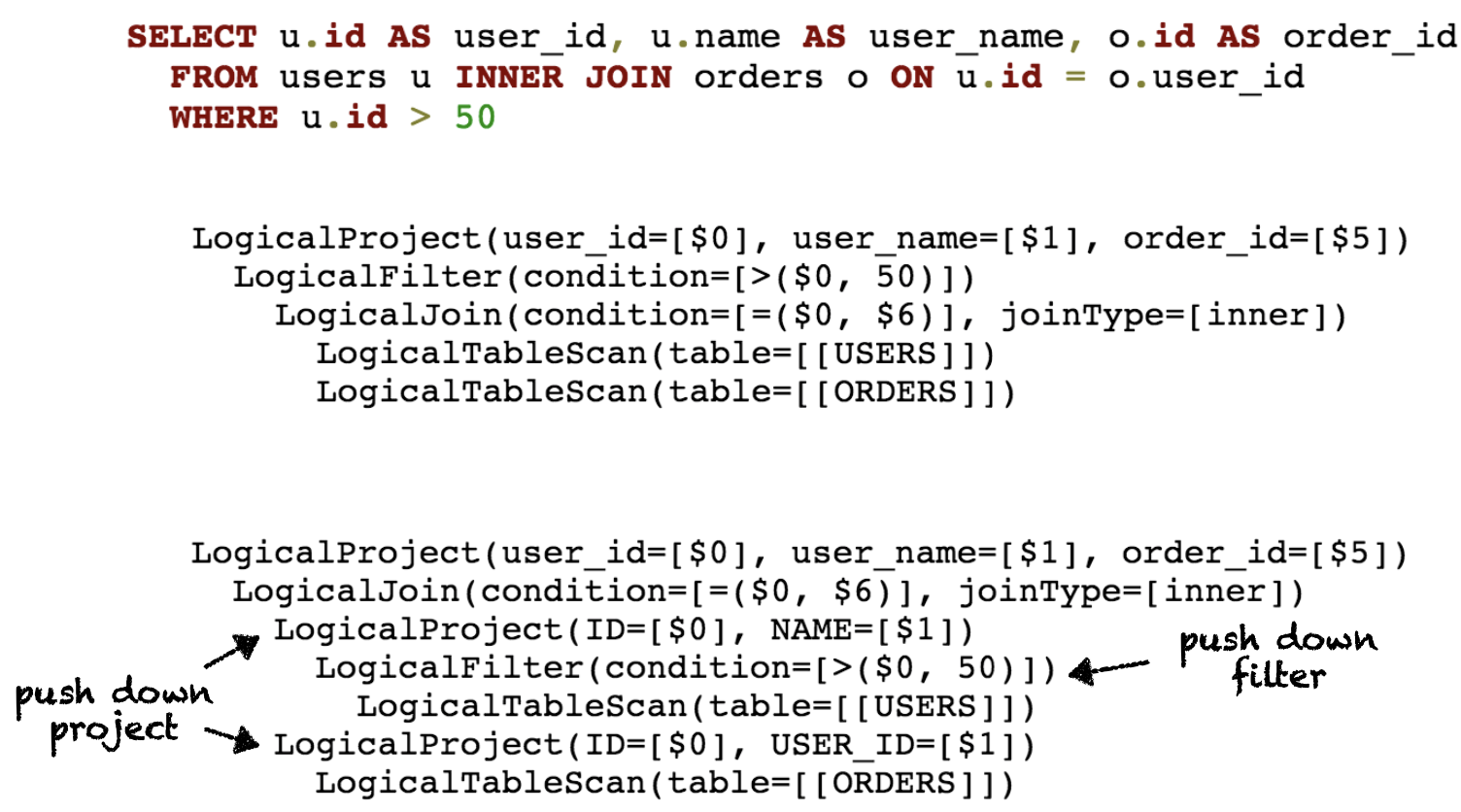

Query优化:

优化逻辑计划
目标通常是尽量减少计划中必须在早期处理的数据量
将逻辑计划转换为物理计划
物理计划与引擎有关，代表了物理执行过程

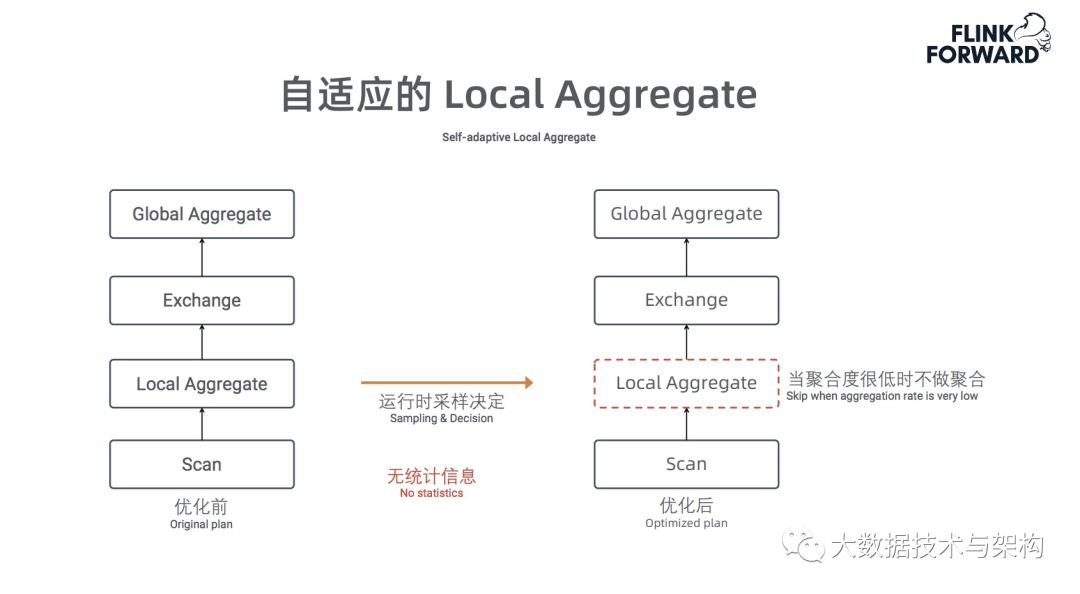

常见的优化方法:

RBO	规则名称
列裁剪	column_prune	Prune unused fields
子查询去关联	decorrelate
子查询转换为join		Convert subqueries to joins
聚合消除	aggregation_eliminate
投影消除	projection_eliminate
最大最小消除	max_min_eliminate

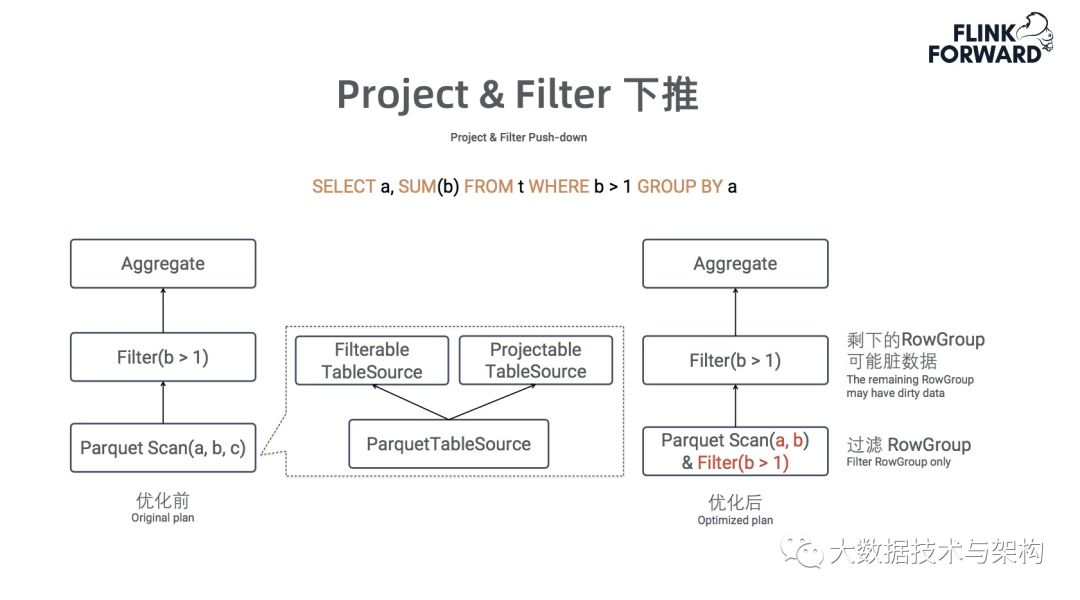

谓词下推	predicate_push_down
外连接消除	outer_join_eliminate
分区裁剪	partition_processor

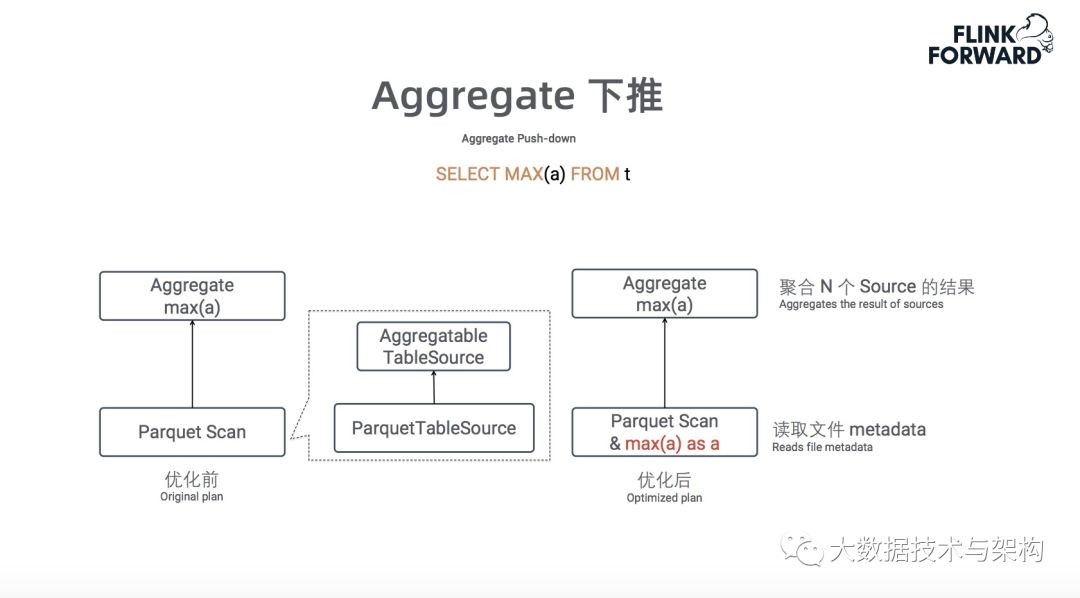

聚合下推	aggregation_push_down
TopN 下推	topn_push_down

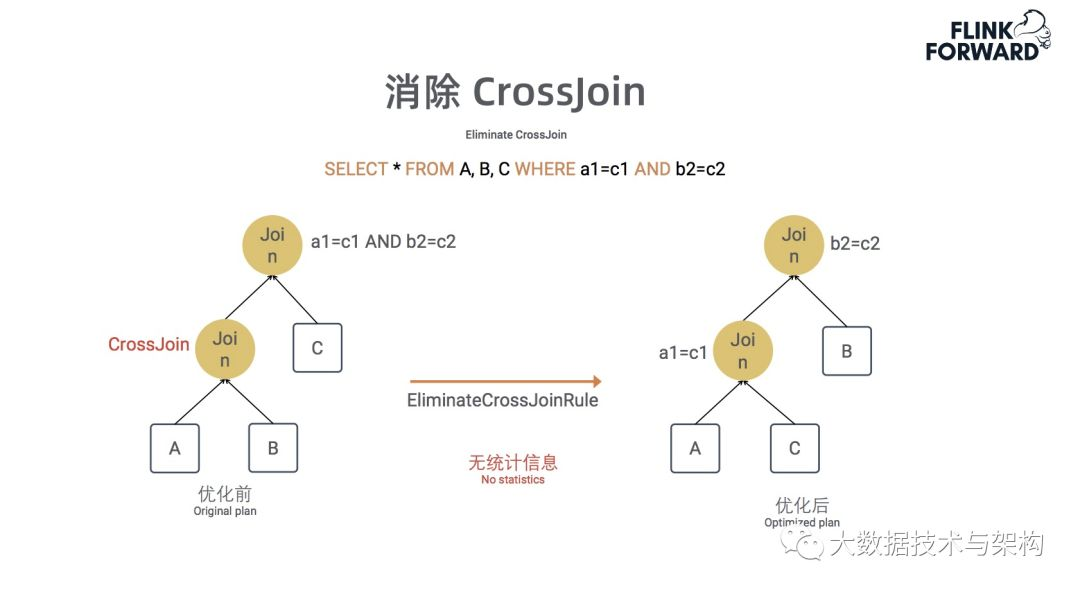

Join 重排序	join_reorder

核心概念

关系代数（Relational algebra）：即关系表达式。它们通常以动词命名，例如 Sort, Join, Project, Filter, Scan, Sample.
行表达式（Row expressions）：例如 RexLiteral (常量), RexVariable (变量), RexCall (调用) 等，例如投影列表（Project）、过滤规则列表（Filter）、JOIN 条件列表和 ORDER BY 列表、WINDOW 表达式、函数调用等。使用 RexBuilder 来构建行表达式。
表达式有各种特征（Trait）：使用 Trait 的 satisfies() 方法来测试某个表达式是否符合某 Trait 或 Convention.
转化特征（Convention）：属于 Trait 的子类，用于转化 RelNode 到具体平台实现（可以将下文提到的 Planner 注册到 Convention 中）. 例如 JdbcConvention，FlinkConventions.DATASTREAM 等。同一个关系表达式的输入必须来自单个数据源，各表达式之间通过 Converter 生成的 Bridge 来连接。
规则（Rules）：用于将一个表达式转换（Transform）为另一个表达式。它有一个由 RelOptRuleOperand 组成的列表来决定是否可将规则应用于树的某部分。

Planner(规划器)

规划器（Planner）：即请求优化器，它可以根据一系列规则和成本模型（例如基于成本的优化模型 VolcanoPlanner、启发式优化模型 HepPlanner）来将一个表达式转为语义等价（但效率更优）的另一个表达式。

HepPlanner(启发式优化模型)

与Spark优化器类似的启发式优化器
启发式优化比CBO要快速
如果规则对计划做出相反的改变，则存在无限递归的风险

VolcanoPlanner(基于成本的优化模型)

遍历所有的规则，选择代价最小的计划
代价是通过关系表达式提供的
并不是所有可能的计划都会计算
当经过指定的迭代未显著提升将停止优化
代价包括行数、I/O和CPU
Statistics用来提高代价评估的准确性
Calcite提供了工具来在统计资源消耗

Flink 与 Calcite

Calcite中Flink中的重要作用

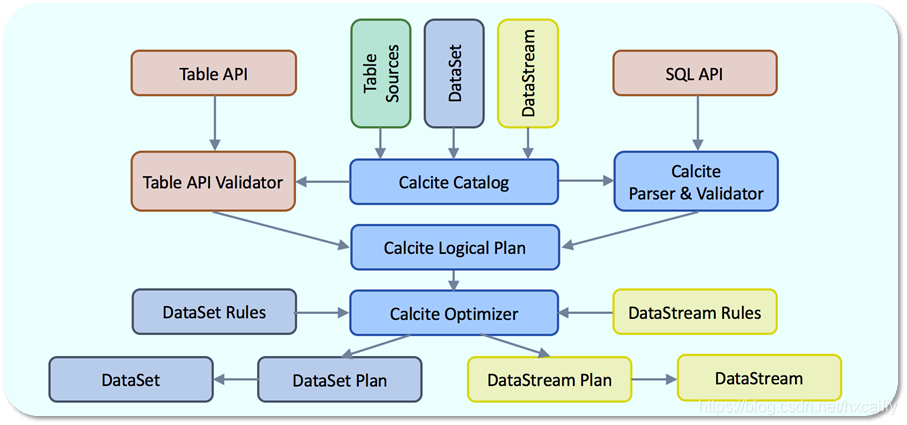

在Flink中，Calcite扮演着重要的角色：

以Calcite Catalog为核心，上面承载了Table/SQL API

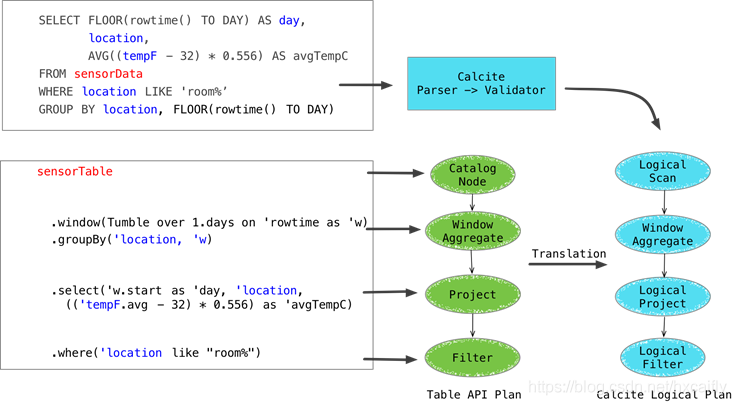

Flink SQL和Table的代码最后生成Calcite Logic Plan(SqlNode Tree)
随后验证、优化为 RelNode 树，
最终通过 Rules（规则）和 Convention（转化特征）生成具体的 DataSet Plan（批处理）或 DataStream Plan（流处理），即 Flink 算子构成的处理逻辑。

Table / SQL API 的编程框架如下：

通过 TableEnvironment 配置 CalciteConfig 对象，自动设置 SQL & Table API 默认处理参数。
使用 registerTableSource() 来将一个 TableSource 注册到 rootSchema. 后续可以通过 scan() 获取此 Table 并调用各种 Table API 进行处理。
接下可以调用 sqlQuery() 和 sqlUpdate() 方法来使用 SQL 语句进行数据处理。
