Flink Connector之插件机制

Connector是Flink与外部存储连接的桥梁，Flink在对接外部存储和数据格式上

对于一个外部存储系统的库表来说，需要处理三方面的定义：

  1. connector: 定义了流、批、读、写的实现
  2. Format: 定义了数据的解析
  3. Schema: 定义了表的字段信息

Flink使用Java SPI机制实现插件，方便扩展和管理。Flink更专注于计算，

而各种不同的Connector专注于实现批量读写、流式读写、数据一致性协议、分区、offset和时间戳生成等逻辑

本文主要介绍Flink Connector插件机制

Java SPI

(Service provider interface，服务提供者接口)，是Java提供的一套实现扩展的API。

Java SPI是符合接口隔离原则的设计，实现调用者和实现者的解耦，不同的实现方实现了可插拔：

  1. 接口定义了交互的”协议”
  2. 根据不同的实现方案，定义该接口的不同实现类
  3. 调用者根据实际的使用需要，启用、扩展或者替换框架的实现策略

常见的SPI的例子：

  • 数据库驱动加载: JDBC加载不同类型的数据库的驱动
  • 日志门面实现类的加载: Slf4J加载不同提供商的日志实现类

使用介绍：

  1. 服务提供者提供接口的实现类，实现类必须含义不带参数的改造方法
  2. 在Jar包的META-INF/services目录下创建一个以“接口全限定名”为命名的文件，内容为实现类的全限定名；
  3. 将接口的实现类所在的Jar包放在classpath中
  4. java.util.ServiceLoder通过扫描META-INF/services目录下的配置文件找到实现类，加载类到JVM

ServiceLoader

  1. ServiceLoader可以跨越jar包获取META-INF下的配置文件
  2. 通过反射方法Class.forName()加载类对象，并用instance()方法将类实例化
  3. 把实例化后的类缓存到providers对象中，(LinkedHashMap<String,S>类型）
    然后返回实例对象

性能损失

  1. 延迟加载，需要遍历全部和加载全部实现类
  2. 非线程安全

TableFactory的定义

flink-table-common模块中定义了TableFactory的接口、调用者和工具类,

TableFactory

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
package org.apache.flink.table.factories;
/**
用于从基于字符串的属性中创建与表相关的不同实例的一个工厂。 该工厂使用Java的服务提供商接口（SPI）做服务发现，使用一组描述所需配置的规范化属性来调用工厂。 工厂允许匹配给定的属性集。
将实现此接口的类添加到要找到的当前类路径中的JAR文件的"META_INF/services/org.apache.flink.table.factories.TableFactory"文件中
 */
public interface TableFactory {

	/**
	指定为此工厂实现的Context。 该框架保证仅在满足指定的属性和值集的情况下才与此工厂匹配。
典型的属性可能是：
-connector.type
-format.type
指定的属性版本允许框架在字符串格式更改的情况下提供向后兼容的属性：
-connector.property
-version-format.property-version
空上下文意味着工厂匹配所有请求。
	 */
	Map<String, String> requiredContext();

	/**
	返回该工厂可以处理的属性键列表。 此方法将用于验证。 如果传递了该工厂无法处理的属性，则将引发异常。 该列表不得包含上下文指定的键。
示例属性可能是：
   - schema.#.type
	    - schema.#.name
	    - connector.topic
	    - format.line-delimiter
	    - format.ignore-parse-errors
	    - format.fields.#.type
	    - format.fields.#.name

注意：使用“＃”表示值的数组，其中“＃”表示一个或多个数字。 诸如“ format.property-version”之类的属性版本不得成为受支持属性的一部分。
在某些情况下，将通配符声明为“ *”可能会很有用。 通配符只能在属性键的末尾声明。
例如，如果应支持任意格式：
- format.*
注意：应谨慎使用通配符，因为它们会吞下不受支持的属性，从而可能导致不良行为
	 */
	List<String> supportedProperties();
}

以flink-hbase为例, 在META-INF/services/中定义了文件org.apache.flink.table.factories.TableFactory

文件的内容为:

1
org.apache.flink.addons.hbase.HBaseTableFactory

这个类就是TableFactory的实现

TableFactory查找

Flink 在 Connector的实现上，也是采用SPI机制

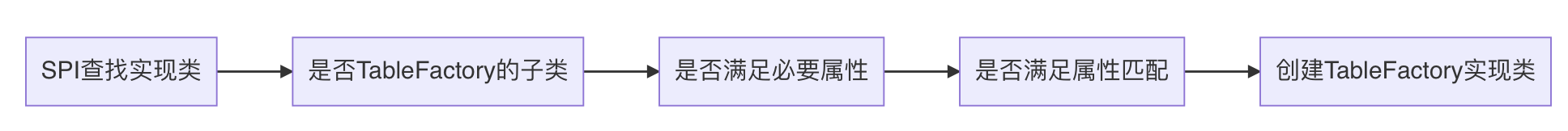

graph LR
A[SPI查找实现类]-->B[是否TableFactory的子类]
B-->C[是否满足必要属性]
C-->D[是否满足属性匹配]
D-->E[创建TableFactory实现类]

入口方法: org.apache.flink.table.factories.TableFactoryService#find(java.lang.Class<T>, java.util.Map<java.lang.String,java.lang.String>)

调用样例:

1
TableFactoryService.find(classOf[TableFactory[_]],sinkProperties)

最终调用查找方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
	private static <T extends TableFactory> T findSingleInternal(
			Class<T> factoryClass,
			Map<String, String> properties,
			Optional<ClassLoader> classLoader) {
// 查找Factory
		List<TableFactory> tableFactories = discoverFactories(classLoader);
// 过滤Factory
		List<T> filtered = filter(tableFactories, factoryClass, properties);

		if (filtered.size() > 1) {
// 查找到超过1个，抛出异常
			throw new AmbiguousTableFactoryException(
				filtered,
				factoryClass,
				tableFactories,
				properties);
		} else {
			return filtered.get(0);
		}
	}

查找实现类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
private static List<TableFactory> discoverFactories(Optional<ClassLoader> classLoader) {
		try {
			List<TableFactory> result = new LinkedList<>();
			ClassLoader cl = classLoader.orElse(Thread.currentThread().getContextClassLoader());
			ServiceLoader
				.load(TableFactory.class, cl)
				.iterator()
				.forEachRemaining(result::add);
			return result;
		} catch (ServiceConfigurationError e) {
			LOG.error("Could not load service provider for table factories.", e);
			throw new TableException("Could not load service provider for table factories.", e);
		}
	}

过滤

有三层过滤:

  • filterByFactoryClass: 判断是否为TableFactory的实现类
  • filterByContext: 判断必要属性是否匹配: 来源于TableFactory.requiredContext
  • filterBySupportedProperties: 判断属性是否支持：来源于TableFactory.supportedProperties

TableFactory的分类

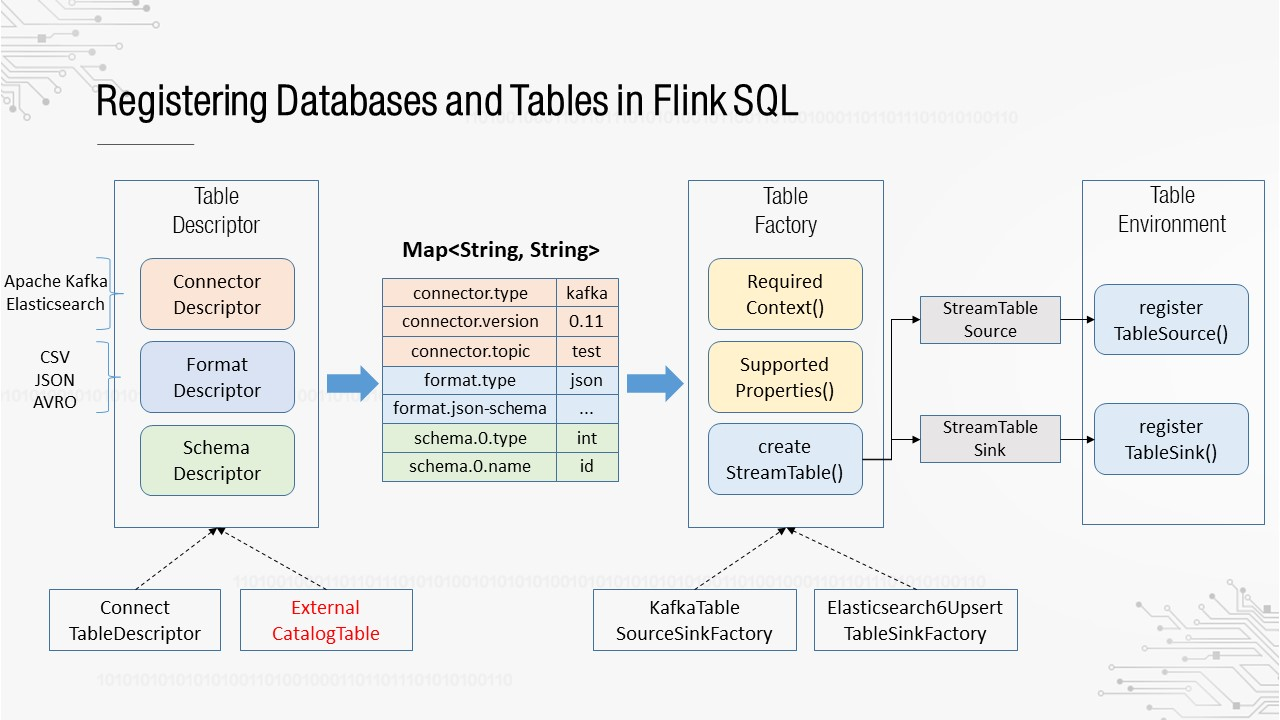

OPPO's Real-time Data Warehouse and Development of Flink SQL | Medium

对于一个外部存储系统的库表来说，需要处理三方面的定义：

  1. connector: 定义了流、批、读、写的实现
  2. Format: 定义了数据的解析
  3. Schema: 定义了表的字段信息

Schema信息可以在注册库表的时候直接增加，connector、format信息通过TableFactory实现可插拔

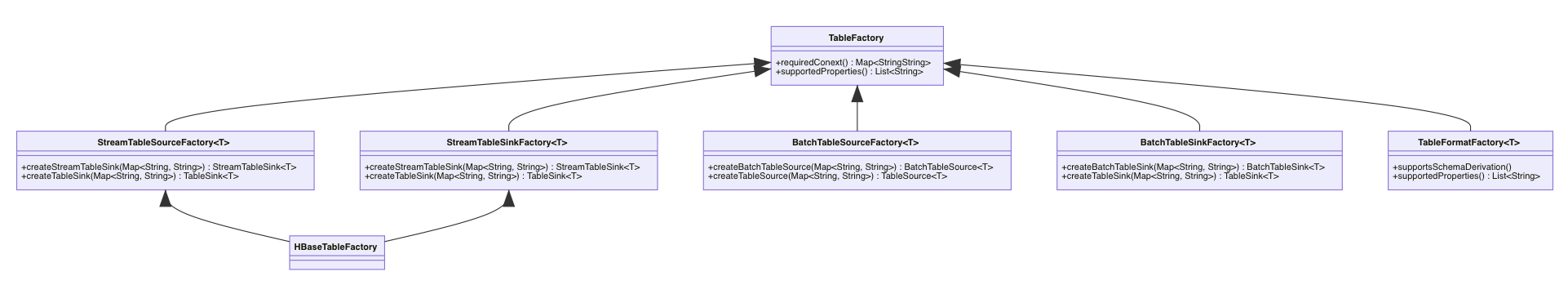

classDiagram
      TableFactory <|-- StreamTableSourceFactory~T~
      TableFactory <|-- StreamTableSinkFactory~T~
      TableFactory <|-- BatchTableSourceFactory~T~
      TableFactory <|-- BatchTableSinkFactory~T~
      TableFactory <|-- TableFormatFactory~T~
	  StreamTableSourceFactory <|-- HBaseTableFactory
	  StreamTableSinkFactory <|-- HBaseTableFactory
      class TableFactory{
         +requiredConext() Map~StringString~
         +supportedProperties() List~String~
      }
      class StreamTableSourceFactory{
      	 +createStreamTableSink(Map) StreamTableSink~T~
      	 +createTableSink(Map) TableSink~T~
      }
	  class StreamTableSinkFactory{
		  +createStreamTableSink(Map) StreamTableSink~T~
		  +createTableSink(Map) TableSink~T~

	  }
      class BatchTableSourceFactory{
      	+createBatchTableSource(Map) BatchTableSource~T~
      	+createTableSource(Map) TableSource~T~
      }
      class BatchTableSinkFactory{
      	+createBatchTableSink(Map) BatchTableSink~T~
      	+createTableSink(Map) TableSink~T~
      }
	  class TableFormatFactory{
		  +supportsSchemaDerivation()
		  +supportedProperties() List~String~
	  }
	  class HBaseTableFactory{
	  }

TableFactory可以分为:

  • StreamTableSourceFactory
  • StreamTableSinkFactory
  • BatchTableSourceFactory
  • BatchTableSinkFactory
  • TableFormatFactory

常见的Connector样例

援引一张1.10的优化设计图


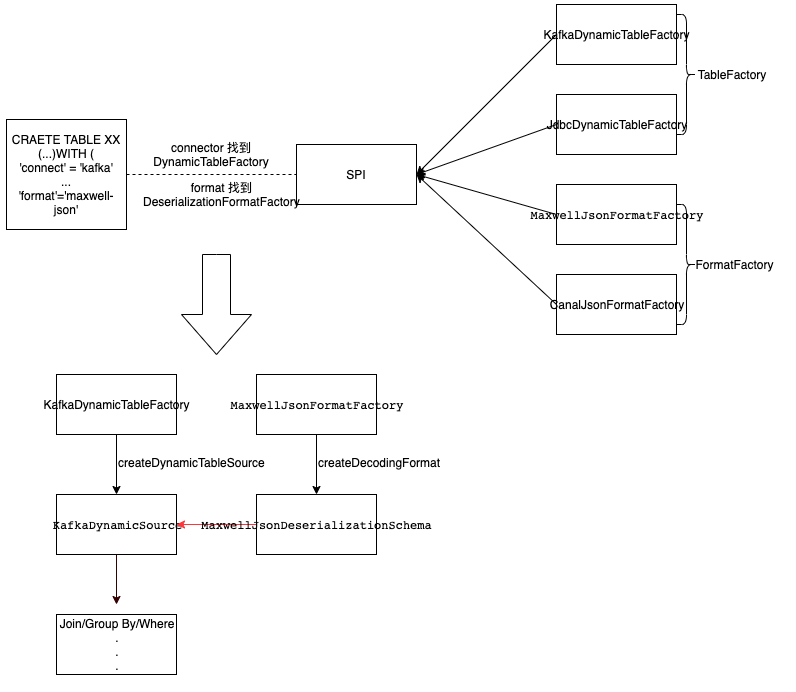

kafka-DDL定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
CREATE TABLE orders_kafka (
  ...
  etime timestamp(3),
  watermark for etime as etime - interval '5' second
) WITH (
  'connector.type' = 'kafka', -- connector信息
  'connector.version' = 'universal',
  'connector.topic' = 'kafka-2-mysql-window',
  'connector.properties.zookeeper.connect' = 'localhost:2181',
  'connector.properties.bootstrap.servers' = 'localhost:9092',
  'connector.properties.group.id' = 'order-streaming-test',
  'connector.startup-mode' = 'earliest-offset',
  'update-mode' = 'append',
  'format.type' = 'json', -- format信息
  'format.derive-schema' = 'true'
)

MySQL-DDL定义

1
2
3
4
5
6
7
8
9
10
11
CREATE TABLE agg_result (
  ...
  time_id STRING
) WITH (
   'connector.type' = 'jdbc',
   'connector.driver' = 'com.mysql.cj.jdbc.Driver',
   'connector.url' = 'jdbc:mysql://localhost:3306/fdata',
   'connector.table' = 't_agg_result',
   'connector.username' = 'root',
   'connector.password' = '---'
)

Connector设计要点

  1. 自定义Factory，根据需要实现StreamTableSourceFactory和StreamTableSinkFactory
  2. 根据需要继承ConnectorDescriptorValidator，定义自己的connector参数（with 后面跟的那些）
  3. Factory中的requiredContext、supportedProperties都比较重要，框架中对Factory的过滤和检查需要他们
  4. 需要自定义个TableSink，根据你需要连接的中间件选择是AppendStreamTableSink、Upsert、Retract重写consumeDataStream方法
  5. 自定义一个SinkFunction，在invoke方法中实现将数据写入到外部中间件。

SourceFunction

SourceFunction是定义Flink Source的根接口，其源码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
@Public
public interface SourceFunction<T> extends Function, Serializable {
	void run(SourceContext<T> ctx) throws Exception;
	void cancel();
	interface SourceContext<T> {
	void collect(T element);
		@PublicEvolving
		void collectWithTimestamp(T element, long timestamp);
		void emitWatermark(Watermark mark);
		@PublicEvolving
		void markAsTemporarilyIdle();
		Object getCheckpointLock();
		void close();
	}
}

SourceFunction接口定义了run()方法，该方法用于源源不断地产生源数据，因此重写的时候一般都写成循环，用标志位控制是否结束。cancel()方法则用来打断run()方法中的循环，终止产生数据的过程。

SourceFunction中还嵌套定义了SourceContext接口，它表示这个Source对应的上下文，用来发射数据。其中起主要作用的是前三个方法：

  • collect()：发射一个不带自定义时间戳的元素。如果流程序的时间特征（TimeCharacteristic）是处理时间（ProcessingTime），元素没有时间戳；如果是摄入时间（IngestionTime），元素会附带系统时间；如果是事件时间（EventTime），那么初始没有时间戳，但一旦要做与时间戳相关的操作（如窗口）时，就必须用TimestampAssigner设定一个。

  • collectWithTimestamp()：发射一个带有自定义时间戳的元素。该方法对于时间特征为事件时间的程序是绝对必须的，如果为处理时间就会被直接忽略，如果为摄入时间就会被系统时间覆盖。

  • emitWatermark()：发射一个水印，仅对于事件时间有效。一个带有时间戳t的水印表示不会有任何t’ <= t的事件再发生，如果发生，会被当做迟到事件忽略掉。

SourceFunction还有一些其他实现，如：

  • ParallelSourceFunction，表示该Source可以按照设置的并行度并发执行。

  • RichSourceFunction，继承自富函数RichFunction，表示该Source可以感知到运行时上下文（RuntimeContext，如Task、State、并行度的信息），以及可以自定义初始化和销毁逻辑（通过open()/close()方法）。

  • RichParallelSourceFunction，以上两者的综合。

SinkFunction

SinkFunction是自定义Sink的根接口，其源码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
public interface SinkFunction<IN> extends Function, Serializable {
	@Deprecated
	default void invoke(IN value) throws Exception {}
	default void invoke(IN value, Context context) throws Exception {
		invoke(value);
	}
	@Public
	interface Context<T> {
		long currentProcessingTime();
		long currentWatermark();
		Long timestamp();
	}
}

它的定义比SourceFunction要简单，只有一个invoke()方法，对收集来的每条数据都会调用它来处理。SinkFunction也有对应的上下文对象Context，可以从中获得当前处理时间、当前水印和时间戳。它也有衍生出来的富函数版本RichSinkFunction。

Flink内部提供了一个最简单的实现DiscardingSink。顾名思义，就是将所有汇集的数据全部丢弃。

1
2
3
4
5
6
7
8
9
@Public
public class DiscardingSink<T> implements SinkFunction<T> {
	private static final long serialVersionUID = 1L;

	@Override
	public void invoke(T value) {

	}
}

参考文献

  1. Flink深入浅出：JDBC Connector源码分析
  2. Flink Source/Sink探究与实践：RocketMQ数据写入HBase
